欧洲伊人网av孕妇系列亚洲成人,在线观看免费亚洲视频,久久99中文字幕无码,在线免费观看污网站

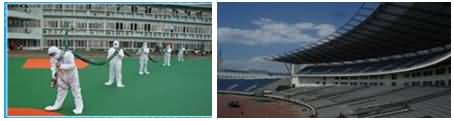

體育場(chǎng)館防水

    混凝土的結(jié)構(gòu)耐久性是基于材料耐久性的進(jìn)一步深化。混凝土結(jié)構(gòu)在自然環(huán)境和使用條件下，隨著時(shí)間推移，混凝土逐漸老化和結(jié)構(gòu)性能劣化，出現(xiàn)損傷甚至損壞，是一個(gè)不可逆的過程。首先是混凝土材料的物理化學(xué)作用的結(jié)果，繼而影響到建筑結(jié)構(gòu)的使用功能和結(jié)構(gòu)的承載力下降，最終影響整個(gè)結(jié)構(gòu)的安全。最明顯的病害損傷實(shí)例，如混凝土結(jié)構(gòu)受到含有氯離子介質(zhì)侵蝕，而導(dǎo)致鋼筋銹蝕，嚴(yán)重的會(huì)使混凝土開裂，不僅影響使用功能和外觀，甚至使鋼筋截面銷弱，結(jié)構(gòu)構(gòu)件承載力下降，對(duì)結(jié)構(gòu)安全性造成嚴(yán)重威脅。
    現(xiàn)在SPUA聚脲彈性技術(shù)已經(jīng)應(yīng)用在體育場(chǎng)館中，保護(hù)混凝土看臺(tái)避免城市酸雨等的侵蝕，使場(chǎng)館工程中的混凝土擁有百年壽命。現(xiàn)在已經(jīng)成功應(yīng)用于奧體中心，水立方，豐臺(tái)壘球場(chǎng)，曲棍球場(chǎng)，奧林匹克水上公園等奧運(yùn)場(chǎng)館。

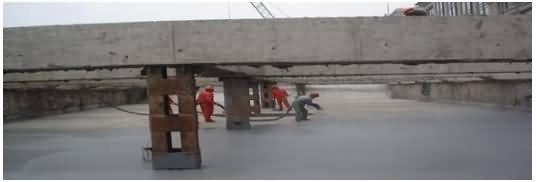

鐵路防水

    京津城際軌道交通工程是我國(guó)第一條開工建設(shè)的高等級(jí)客運(yùn)專線，是2008年奧運(yùn)會(huì)的配套項(xiàng)目之一。由于該工程路基形式和鋪設(shè)方式，對(duì)混凝土的防水層要求較高，既要高強(qiáng)度又要快速固化，因此工程全線采用聚脲做防水層。
全線80％的路段采用高架的32米雙線混凝土箱梁和現(xiàn)澆混凝土梁組成。在箱梁做完聚脲防水層后的吊運(yùn)和鋪設(shè)中，有重達(dá)1200噸的運(yùn)送設(shè)備將對(duì)將防水層進(jìn)行近1000次的碾壓，普通的防水材料是難以承受的。聚脲因其優(yōu)良的力學(xué)性能、固化速度快、耐磨損、附著力好等優(yōu)點(diǎn)可滿足技術(shù)指標(biāo)要求。
該工程分北京、廊坊、天津三段，六個(gè)梁場(chǎng)同時(shí)施工。全線做防水處理的面積超過1000000m2，聚脲設(shè)計(jì)厚度為2mm，其用量之大，在中國(guó)聚脲防水工程中首屈一指，在世界上也是著名的聚脲工程之一。

隧道防水

    國(guó)內(nèi)外已建成大量鐵路或公路隧道，在很多情況下隧道比輪渡和橋梁更具有優(yōu)越性。由于隧道不可避免地要經(jīng)過含水量較高的地層，如果防水、堵漏措施不當(dāng)，地下水就會(huì)侵入隧道，腐蝕鋼結(jié)構(gòu)或混凝土，降低隧道的使用壽命，影響正常運(yùn)營(yíng)。因此，隧道的防水是一個(gè)十分重要的問題 目前，國(guó)內(nèi)外對(duì)隧道防水重視程度普遍不夠。隧道防水的正確方法是在預(yù)制的混凝土沉管外面施工一道柔性的防水層。SPUA材料的出現(xiàn)為新建隧道提供了一種方便可靠的防水技術(shù)。
SPUA材料具有強(qiáng)度高、伸長(zhǎng)率好、無接縫、不透水、施工快等優(yōu)點(diǎn)，比傳統(tǒng)的防水材料如瀝青、橡膠片材等更適合在隧道等高難度工程中應(yīng)用。著名的美國(guó)波士頓地鐵隧道和中國(guó)香港地鐵隧道均使用了聚脲作為防水層。

水池防水

多年來，聚氨酯和環(huán)氧涂料已廣泛應(yīng)用于污水設(shè)施的防腐處理中。隨著聚脲的出現(xiàn)，污水處理行業(yè)的防腐水平已邁向了一個(gè)新臺(tái)階。
業(yè)主在選擇污水池襯里時(shí)主要從以下幾個(gè)方面考慮：①首先是涂料固化速度要快，因?yàn)槲鬯匾话阒挥?天的停工時(shí)間。②此外，停工期間少量的污水可能進(jìn)入污水池。如果情況發(fā)生這類情況，必須重新用水清洗水池，表面會(huì)變得潮濕，因此要求涂料在施工過程中對(duì)水不敏感。③表面光滑，污泥不易聚集。④耐油性好且能經(jīng)受PH值的變化。
環(huán)氧樹脂用做污水處理廠的防腐涂料已經(jīng)有許多年的歷史。環(huán)氧樹脂與混凝土和鋼都有很好的附著力，而且耐化學(xué)介質(zhì)性能也較好。但對(duì)污水工業(yè)的應(yīng)用而言，環(huán)氧樹脂存在以下幾個(gè)缺點(diǎn)：首先，通常情況下環(huán)氧的伸長(zhǎng)率很小，土壤的自然運(yùn)動(dòng)就會(huì)導(dǎo)致開裂，最終導(dǎo)致涂層脫落或污水侵蝕。其次，環(huán)氧樹脂固化速度慢，當(dāng)這些污水設(shè)備急欲投入使用時(shí)，環(huán)氧體系就會(huì)變得非常不盡如人意。此外，多數(shù)環(huán)氧涂料含有機(jī)溶劑，不但污染環(huán)境，而且溶劑揮發(fā)會(huì)產(chǎn)生針孔，對(duì)防腐產(chǎn)生不利的影響。檢測(cè)結(jié)果表明：只有不到10%的環(huán)氧涂料通過了2年的污水浸泡實(shí)驗(yàn)。
聚氨酯涂料在污水處理工業(yè)中已大量應(yīng)用。與環(huán)氧不同，聚氨酯具有很好的彈性，不易開裂，防滲漏效果好，耐化學(xué)腐蝕性能也不錯(cuò)。但聚氨酯涂料對(duì)濕度和溫度很敏感，在戶外施工時(shí)經(jīng)常會(huì)出現(xiàn)起泡、脫層等弊病。
聚脲則不同，它比聚氨酯具有更強(qiáng)的反應(yīng)一致性、穩(wěn)定性和可預(yù)見性，這使聚脲可在100%的濕度環(huán)境和-28℃的低溫下施工而不影響反應(yīng)速度。
在水池防水中，聚脲提供了先進(jìn)的整體防水層的新工藝，由于采用先進(jìn)的噴涂工藝，整個(gè)施工無接縫，涂層厚度均勻。異性結(jié)構(gòu)的再顯性，更是傳統(tǒng)防水材料所無法比擬的，以及優(yōu)異的物理性能、耐候性能、耐化學(xué)介質(zhì)性能使SPUA噴涂聚脲彈性體技術(shù)成為水池防水的最佳方案。
現(xiàn)在已經(jīng)廣泛應(yīng)用于國(guó)內(nèi)各大電廠污水池、酸堿中和池、油田污水池、化工污水池等領(lǐng)域。

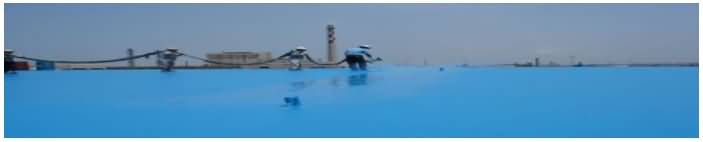

屋面防水

     我國(guó)的建筑屋面防水材料已從單一的瀝青品種發(fā)展到改性瀝青油氈、高分子防水卷材和防水涂料。目前，SBS和APP改性油氈仍是應(yīng)用廣泛的防水材料，在很大程度上解決了以往“三氈四油”的諸多問題，但品種單一，采用單層做法接縫處容易滲漏。高分子防水卷材以EPDM和PVC為主，在國(guó)外已十分成熟。但國(guó)內(nèi)EPDM配套的膠粘劑質(zhì)量差，配套件多，施工質(zhì)量難以保證。PVC板材在熱熔焊接接縫時(shí)有氯氣產(chǎn)生，不但污染環(huán)境，更直接損害了操作工人的身體健康。
高檔防水涂料以聚氨酯和水性丙烯酸為主。水性丙烯酸涂料耐候性好、易清潔，缺點(diǎn)是低溫或高濕的條件下不能施工，透氣性高不能封閉水氣。聚氨酯彈性防水涂料色彩艷麗，防水性能好，但施工時(shí)受濕度的影響易發(fā)泡，立面易流淌，而且耐老化性能欠佳，易褪色，易粉化。
    上述防水材料經(jīng)日光老化后容易出現(xiàn)開裂；即使防水材料自身不開裂，也會(huì)因砼的開裂（由振動(dòng)、應(yīng)力、風(fēng)化等因素引起）而斷裂。SPUA材料則不同，因?yàn)槠渥陨淼娜犴g性好、耐老化性好、強(qiáng)度高，即使在混凝土開裂的情況下，不但自身不會(huì)斷裂，而且還能將混凝土緊緊“抓住”，起到防水和保護(hù)作用，特別適用于高檔建筑的屋面防水處理。曾有人做過一個(gè)有趣的實(shí)驗(yàn)分別在鋼、砼、瀝青表面噴涂脂肪族SPUA材料，將-196℃的液氮距涂層30.5厘米處，噴射到樣品表面達(dá)30秒，未見涂層任何破壞；當(dāng)噴射距離減小至10.2厘米時(shí)，鋼和砼表面的涂層出現(xiàn)輕微裂紋，而瀝青表面的涂層卻完好無損。另將涂有SPUA材料的砼樣品從1.8米高處自由落下，砼自身被震裂，但SPUA材料毫無損壞，并將砼的碎塊牢牢地聚集在一起。
    SPUA材料從材料性能上看，SPUA的拉伸強(qiáng)度、使用壽命明顯優(yōu)于聚氨酯防水涂料，拉伸強(qiáng)度等指標(biāo)接近Ⅰ類合成高分子卷材，使用壽命延長(zhǎng)了5～10年。從施工角度看，SPUA的優(yōu)勢(shì)更加明顯。由于采用專用設(shè)備整體噴涂工藝，SPUA防水結(jié)構(gòu)整體性好，無接縫，避免了卷材接縫可能造成的滲漏，施工效率也明顯提高。此外，該技術(shù)在生產(chǎn)、施工和使用過程中不使用溶劑，無有毒有害物質(zhì)釋放，有利于環(huán)境保護(hù)。因此，與現(xiàn)有高檔防水材料相比，SPUA技術(shù)性能更可靠、更高效、更環(huán)保。
要想徹底根除屋面漏水的隱患，最終必然要走到SPUA技術(shù)上來，這已在國(guó)外得到很好的驗(yàn)證。以往的卷材存在大量接縫，在戶外老化作用下會(huì)加速滲漏，一旦滲漏很難找到漏點(diǎn)，從而造成“年年修年年漏，越修越漏”的怪現(xiàn)象。SPUA技術(shù)則完全不同，它與底材100%粘接，表面整體性好，無接逢，防滲漏效果極佳。
